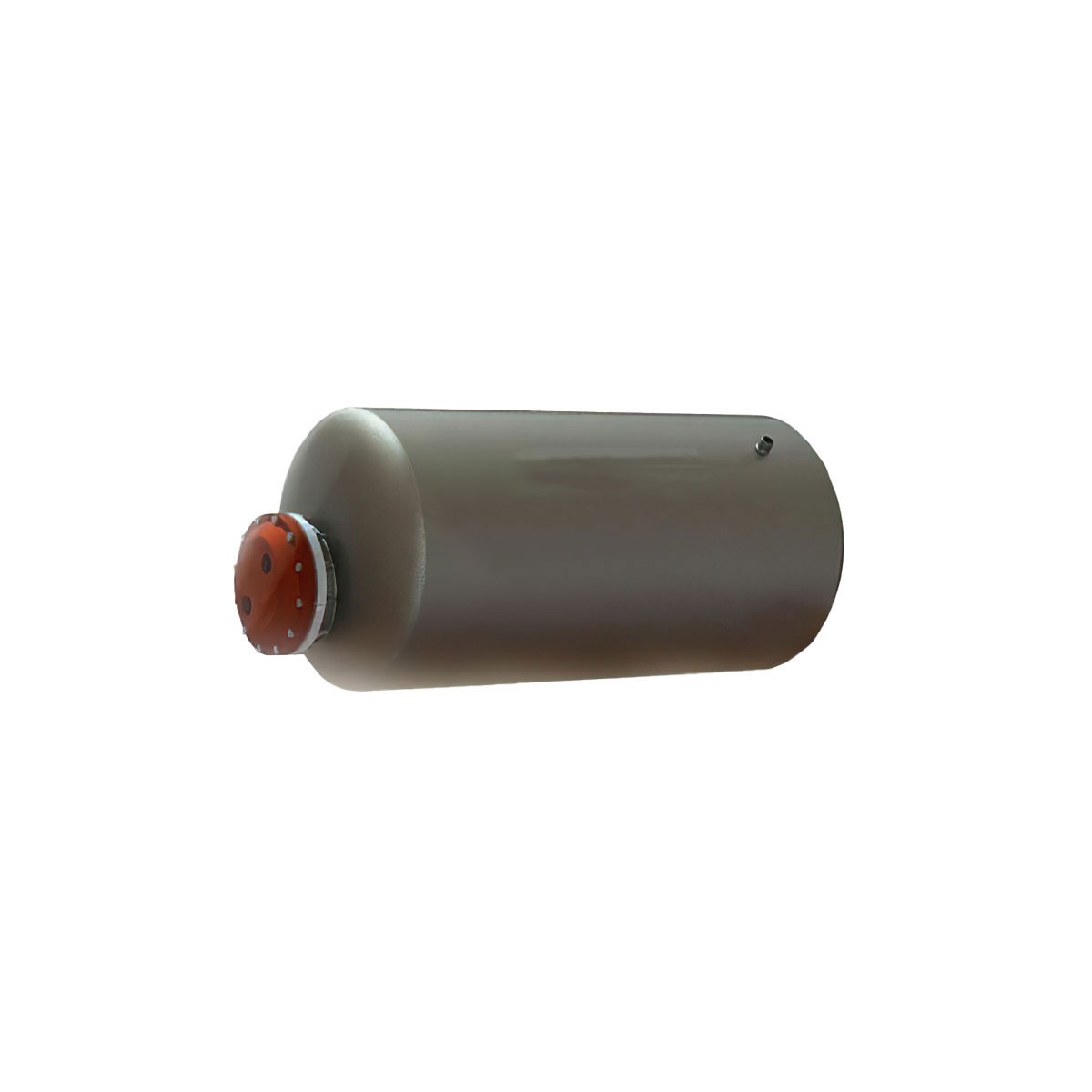

منبع کویل دار افقی 200 لیتری کرویا مبدل مدل CH.200

منبع کویل‌دار افقی 200 لیتری کرویامبدل یکی از تجهیزات اساسی موتورخانه حرارت مرکزی ساختمان است که برای تولید آب گرم بهداشتی به کار می‌رود. این منبع از یک مخزن استوانه‌ای افقی و یک کویل مسی تشکیل شده است. آب سرد به داخل منبع وارد می‌شود و همزمان، آب گرم از دیگ بخار به کویل مسی منتقل می‌شود. فرآیند انتقال حرارت بین آب موجود در مخزن و کویل مسی موجب گرم شدن آب داخل منبع می‌گردد. این سیستم به‌طور مؤثری امکان تأمین آب گرم بهداشتی را فراهم می‌کند و برای کاربردهای مختلف در ساختمان‌های مسکونی و تجاری مناسب است. برای جلوگیری از اتلاف‌های حرارتی، منبع کویلی را عایق بندی می‌کند. راندمان حرارتی منبع کویلی افقی 200 لیتری کرویامبدل حدود %95 می‌باشد. جنس منبع کویلی افقی کرویا مبدل از ورق گالوانیزه گرم است. ضخامت رایجی که برای منابع کویلی کرویامبدل استفاده می‌شود، 4 تا 8 میلی‌متر می‌باشد. برای محاسبه ضخامت ورق مورد استفاده در ساخت منبع کویلی باید ظرفیت، فشارکاری، دمای کاری و ضریب خوردگی منبع مشخص شود سپس با استفاده از استانداردهای مخازن تحت فشار می‌توانیم ضخامت دیواره‌ها را محاسبه کنیم.

بدیهی است که هر چه ظرفیت منبع بیشتر باشد، نیاز به استفاده از ورق‌های ضخیم‌تری در ساخت آن احساس می‌شود. ظرفیت منابع آب گرم باید با توجه به تعداد واحدهای ساختمان تعیین گردد. به‌طور میانگین، برای هر واحد مسکونی با مساحت 100 متر مربع، ذخیره آب گرم بین 150 تا 200 لیتر در نظر گرفته می‌شود. در فرآیند نصب و راه‌اندازی منبع کویل‌دار افقی، نصب شیر اطمینان فشار و دما بر روی منبع الزامی است. همچنین، در ورودی آب شهری باید حتماً از شیر یک‌طرفه استفاده شود تا از بازگشت آب به شبکه جلوگیری گردد. این اقدامات به ایمنی و کارایی سیستم کمک می‌کند.

نکات مهم در نصب منبع کویلی افقی 200 لیتری کرویا مبدل

• منبع کویلی کرویامبدل داخل موتورخانه در سطحی صاف نصب شود و باید مجهز به شیر اطمینان و شیرتخلیه باشد.
• لوله‌کشی برگشت آبگرم بهداشتی برای واحدهای مسکونی در نظر بگیرد که هر لحظه آبگرم مصرفی را باز کردید آبگرم در اختیار داشته باشید.
• زمانی که کویل مسی منبع کویلی افقی کرویامبدل سوراخ شود آب از منبع انبساط باز سرریز شده یا اگر منبع انبساط از نوع بسته باشد، آب مصرفی به دلیل تداخل با آب سیستم گرمایشی (موتورخانه) کدر می‌شود.
